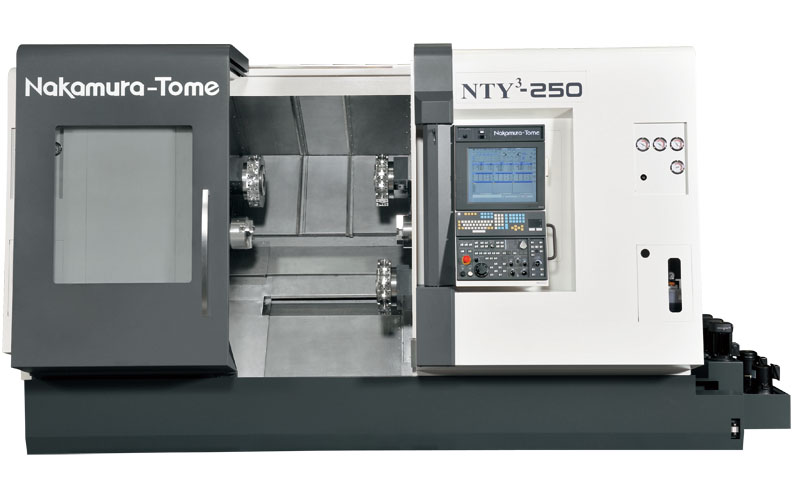

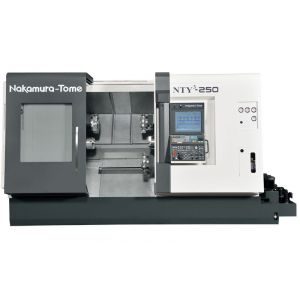

中村留 NTY3-250

产品图片

产品规格

能日・容量 最大加工径/最大加工长度 225mm
最大加工长度 310.5/905.5mm
主轴端面间距(max / mix) max.1200mm/min.255mm
棒材能力（圆） L: φ51mm规格:－ φ65mm规格:65mm φ71mm规格:71mm（op.）
R: φ51mm规格:51mm φ65mm规格:65mm（op.）φ71mm规格:71mm（op.）
卡盘尺寸 210ｍｍ（8"）/165mm（6"）
移动量 X1/X2/X3轴移动量 160.5/160.5/165mm
Z1轴移动量 355mm
Z2轴移动量 355mm
Z3轴移动量 910mm
B轴移动量 945mm
Y1/Y2/Y3轴移动量 -61、+51mm/-61、+51mm/-51、+61mm
主轴L，R 主轴电机 torque L:标准 转矩/转速 φ51mm规格:－ φ65mm规格:190/156.8Ｎ・ｍ・5,000min-1 φ71mm规格:190/156.8Ｎ・ｍ・5,000min-1
L:op./高扭矩规格转矩/转速 φ51mm标准:－ φ65mm标准:244/201Ｎ・ｍ・4,000min-1 φ71mm标准:244/201Ｎ・ｍ・4,000min-1
L:－ 转矩/转速 φ51mm标准:－ φ65mm标准:222/156Ｎ・ｍ/5,000min-1 φ71mm标准:222/156Ｎ・ｍ/5,000min-1
L:高扭矩规格 转矩/转速 φ51mm规格:－ φ65mm规格:285/201Ｎ・ｍ/4,000min-1 φ71mm规格:285/201Ｎ・ｍ/4,000min-1

R:标准 转矩/转速 φ51mm规格:169/63/5,000 φ65mm规格:180/63/5,000（op.） φ71mm规格:180/63/5,000（op.）
R:高扭矩规格 Ｎ･ｍ/min-1 φ51mm规格:－ φ65mm规格:186.6/65.3/4,000（op.） φ71mm规格:186.6/65.3/4,000（op.）
L侧主轴电机 标准 输出 φ51mm规格:- φ65mm规格:18.5/11ｋW φ71mm规格:18.5/11ｋW
op.输出 φ51mm规格:- φ65mm规格:26/22ｋW φ71mm规格:26/22ｋW
R侧主轴电机 标准 输出 φ51mm规格:- φ65mm规格:18.5/11ｋＷφ71mm规格:18.5/11ｋＷ
上刀塔 刀塔数 2
刀塔形式/分割数 12角转塔/24
动力刀座转速 6,000min-1
电机 5.5/3.7kW　24/16N.m
回转方式/动力刀座安转数量 1把驱动/12
下刀塔 刀塔数 1
刀塔形式/分割数 12角转塔/24
动力刀座转速 6,000min-1
电机 5.5/3.7kW　24/16N.m
回转方式/动力刀座安转数量 1把驱动/12
全体 占地面积（L×W×H） 4,900ｍｍ ｘ 2,580ｍｍ ｘ 2,395mm
净重（含控制部分） 14,425kg
