Nakamura-tome Super NTJ

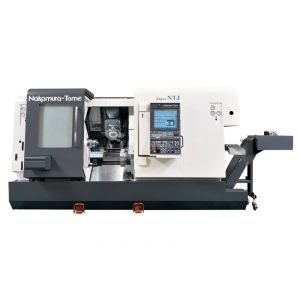

产品图片
产品规格
能日・容量 | 最大加工径/最大加工长度 | 190mm/620mm |
---|---|---|
主轴端面间距(max / mix) | max.970mm/min.210mm | |
棒材能力(圆) | L:65mm 51mm(op.) R:51mm |
|
卡盘尺寸 | 165mm(6") | |
移动量 | X1轴/X2轴移动量 | X1/X2:345/167.5 |
Z1轴/Z2/B轴移动量 | Z1/Z2/B2:1,240/685/760mm | |
Y轴移动量(op.) | 上刀塔:90mm(±45mm) | |
主轴L,R | 主轴转速 | 左侧:4,500min-1 5,000min-1(op.) 右侧:5,000min-1 |
L侧主轴电机 | 输出:15/11kW 转矩:127.2/93.3N.m 113.4/83.1N.m(op.) |
|
R侧主轴电机 | 输出:11/7.5kW 转矩:83.1/56.7N.m |
|
上刀塔 | 刀塔形式/分割数 | 12角转塔/24 |
动力刀座转速 | 6,000min-1 | |
电机 | 5.5/3.7kW 24/16N.m | |
回转方式/动力刀座安转数量 | 1把驱动/12 | |
カップリング最小割出単位 | 5° | |
B軸割出角度 | 182°(±91°) | |
下刀塔 | 刀塔形式/分割数 | 12角转塔/24 |
动力刀座转速 | 6,000min-1 | |
电机 | 5.5/3.7kW 24/16N.m | |
回转方式/动力刀座安转数量 | 1把驱动/12 | |
B軸割出角度 | 182°(±91°) | |
全体 | 占地面积(L×W×H) | 3,660mm×2,320mm×2,170mm |
净重(含控制部分) | 12,500kg |
