Nakamura-tome SC-200/200L

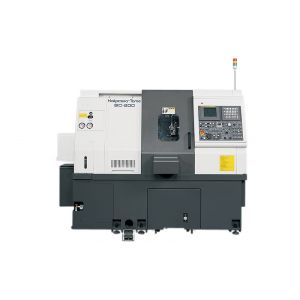

产品图片
产品规格
能日・容量 | 最大加工径/最大加工长度 | SC-200:432mm/370mm SC-200L:410mm(Y轴规格)/760mm |
---|---|---|
中心间距 | 509mm | |
棒材能力(圆) | 65mm | |
卡盘尺寸 | 8" | |
移动量 | X轴/Z轴移动量 | SC-200:277mm/261mm(又兵卫规格)/365mm SC-200L:277mm/261mm(又兵卫规格)/580mm |
Y轴移动量(op.) | ±41mm | |
主轴 | 主轴转速 | 4,500min-1 |
主轴电机 | 11/7.5kW | |
刀塔 | 刀塔数 | 1 |
刀塔形式/分割数 | 12角转塔/12 | |
铣削(op.) | 动力刀座转速 | 6,000min-1 |
电机 | 5.5/3.7kW | |
回转方式/动力刀座安转数量 | 1把驱动/12 | |
尾架 | 套管轴径/套管轴移动量 | 80mm/80mm |
尾轴莫氏锥度 | MT-3(内部驱动顶尖) | |
背面加工装置(op.) | 卡盘尺寸/最大棒径 | 6 |
主轴转速/主轴电机 | SC-200:5,000min-1/5.5/3.7kW SC-200L:6,000min-1/7.5/5.5kW 6,000min-1/11/7.5kW |
|
主轴端面间距 | 615mm/220mm 800mm/220mm | |
全体 | 占地面积(L×W×H) | SC-200:2,330mm×1,855mm×1,800mm SC-200L:2,771mm×1,884mm×1,965mm |
净重(含控制部分) | SC-200:3,780kg SC-200L:5,000kg |
