Nakamura-tome Super NTY3

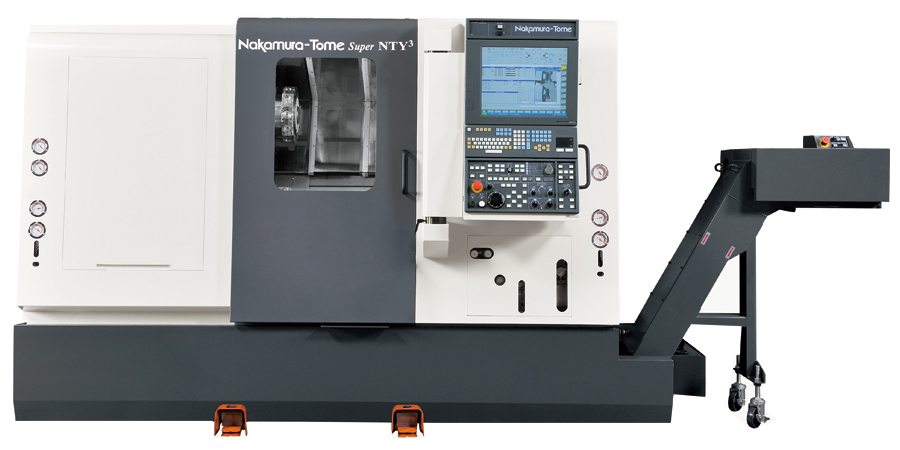

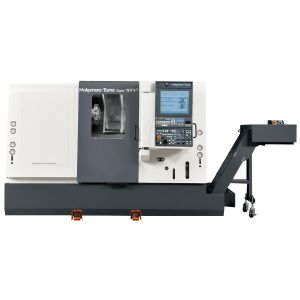

产品图片

产品规格

能日・容量 最大加工径/最大加工长度 175mm/588mm,200mm/570mm,
主轴端面间距(max / mix) max.820mm/min.200mm
棒材能力（圆） 42mm,51mm,65mm
卡盘尺寸 6 “165mm
移动量 X1/X2/X3轴移动量 135mm　150mm/150mm/141mm
Z1轴移动量 245mm,227mm
Z2轴移动量 245mm,227mm
Z3轴移动量 578mm,560mm
B轴移动量 620mm,620mm
Y1/Y2/Y3轴移动量 ±31/±31/±31mm
主轴L，R 主轴转速 6,000min-1,4,500min-1
主轴电机功率 11/7.5kW
主轴电机扭矩 75.4/38.6N.m,77/39.4N.m.80.9/41.4Nm
上刀塔 刀塔数 2
刀塔形式/分割数 12转塔式 / 24
动力刀座转速 6,000min-1
电机 7.1/2.2kW　16/8N.m
回转方式/动力刀座安转数量 单独驱动 / 12
下刀塔 刀塔数 1
刀塔形式/分割数 12转塔式 / 24
动力刀座转速 6,000min-1
电机 7.1/2.2kW　16/8N.m
回转方式/动力刀座安转数量 单独驱动 / 12
全体 占地面积（L×W×H） 2,780×1,970.5×1,940mm2,780mm×2,070.5×1,940mm
净重（含控制部分） 8,000kg,9,000kg
