Nakamura-tome NTJ-100

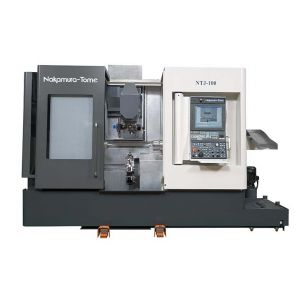

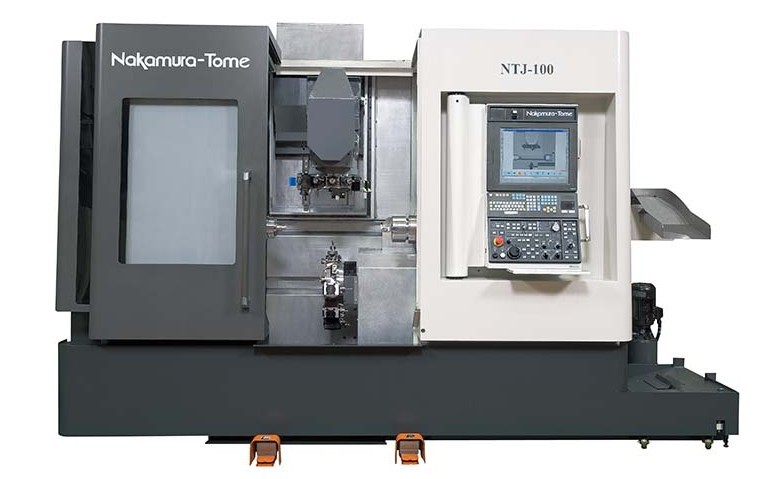

产品图片
产品规格
能日・容量 | 最大加工径/最大加工长度 | 175mm/678mm |
---|---|---|
主轴端面间距(max / mix) | max.910mm/min.200mm | |
棒材能力(圆) | 42mm,51mm,65mm | |
卡盘尺寸 | 6 “165mm | |
移动量 | X1轴/X2轴移动量 | 330mm/127.5mm |
Z1轴/Z2/B轴移动量 | 1040/678/710mm | |
Y1/Y2轴移动量(op.) | ±40mm/±32.5mm | |
主轴L,R | 主轴转速 | 6,000min-1,5,000min-1,4,500min-1 |
L侧主轴电机 | 11/7.5kW 75.4/38.6N.m | |
R侧主轴电机 | 11/7.5kW 75.4/38.6N.m | |
上刀塔 | 刀塔形式/分割数 | 12转塔式 / 24 |
动力刀座转速 | 6,000min-1 | |
电机 | 7.1/2.2kW 16/8N.m | |
回转方式/动力刀座安转数量 | 单独驱动 / 12 | |
下刀塔 | 刀塔形式/分割数 | 12转塔式 / 24 |
动力刀座转速 | 6,000min-1 | |
电机 | 7.1/2.2kW 16/8N.m | |
回转方式/动力刀座安转数量 | 单独驱动 / 12 | |
全体 | 占地面积(L×W×H) | 3,799×2,100×2,565mm |
净重(含控制部分) | 10,000kg |
